QO-100’e çıkış — hızlı başlangıç (sdroxide + ADALM-Pluto)
ADALM-Pluto ve Ku-band LNB ile bir istasyonu QO-100 (Es’hail-2) sabit
yörüngeli transponderına sdroxide üzerinden çıkarmak için görev odaklı bir
anlatım. Bir kerelik istasyon ayarlarını, uyduya kilitlenmeyi ve QO-100
beacon senkronizasyon sekmesini kapsar. Her kontrolün ayrıntısı için
USER_MANUAL.md §2.22 (QO-100 beacon plugin) ve §6.2.7
(PlutoSDR) bölümlerine bakın.
10 GHz downlink LNB üzerinden iner; 2,4 GHz uplink doğrudan Pluto’dan çıkar.
Gerekenler
- ADALM-Pluto (veya LibreSDR / ANTSDR sınıfı bir AD936x kartı).
- Ara frekansı (LO) 9750 MHz olan üniversal Ku-band LNB — QO-100’de kullandığımız standart.
- Çanak anten, LNB’den gelen koaks ve 2,4 GHz uplink anteni.
- Kurulu sdroxide. Pluto sürücüsü dahilidir; başka bir şey kurmaya gerek yoktur.
Frekans zinciri
downlink 10489.750 MHz --> LNB (LO 9750 MHz) --> 739.750 MHz --> Pluto
uplink 2400.xxx MHz <-- Pluto (doğrudan, çevrilmez)
Converter gibi kalın yazılan adlar ekrandaki düğme ve alan adlarıdır.
Settings > Radio bir menü yolu; 192.168.2.1 ise yazacağınız bir değerdir.
Bölüm A — Ayarlar
Bir kez yapılır ve saklanır. Hepsi Settings penceresinde, General ve Radio sekmelerinde.
1. sdroxide’yi başlatın
Programı açın. Ana pencerede üstte kontrol çubuğu, altında panadapter ve şelale bulunur.

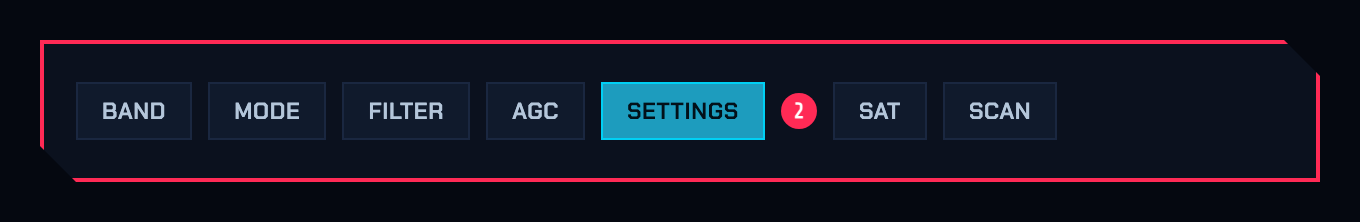

2. Ayarları açın
Üst kontrol çubuğundaki SETTINGS düğmesine basın.

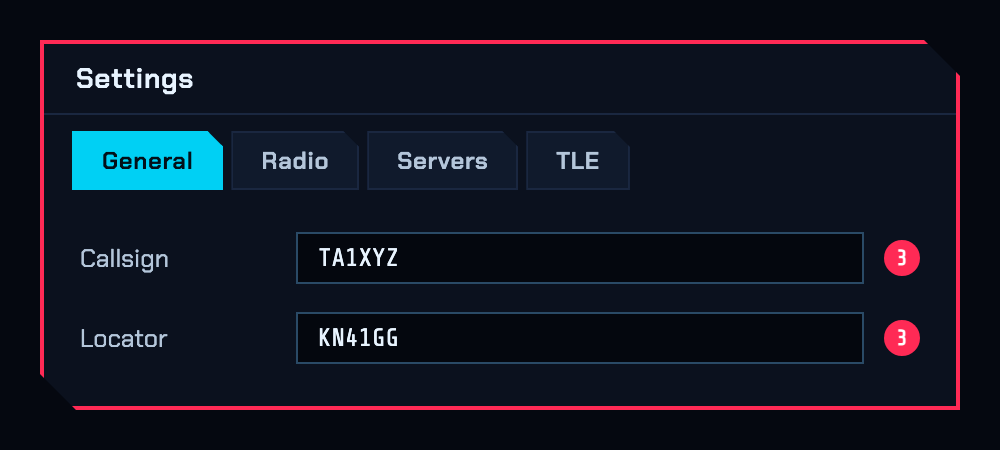

3. Çağrı işareti ve locator
General sekmesinde Callsign alanına çağrı işaretinizi, Locator alanına
Maidenhead karenizi (ör. KN41GG) girin. Uydu kilidi ve dünya haritası bu
locator’ı kullanır — girilmezse LOCK ON çalışmaz.

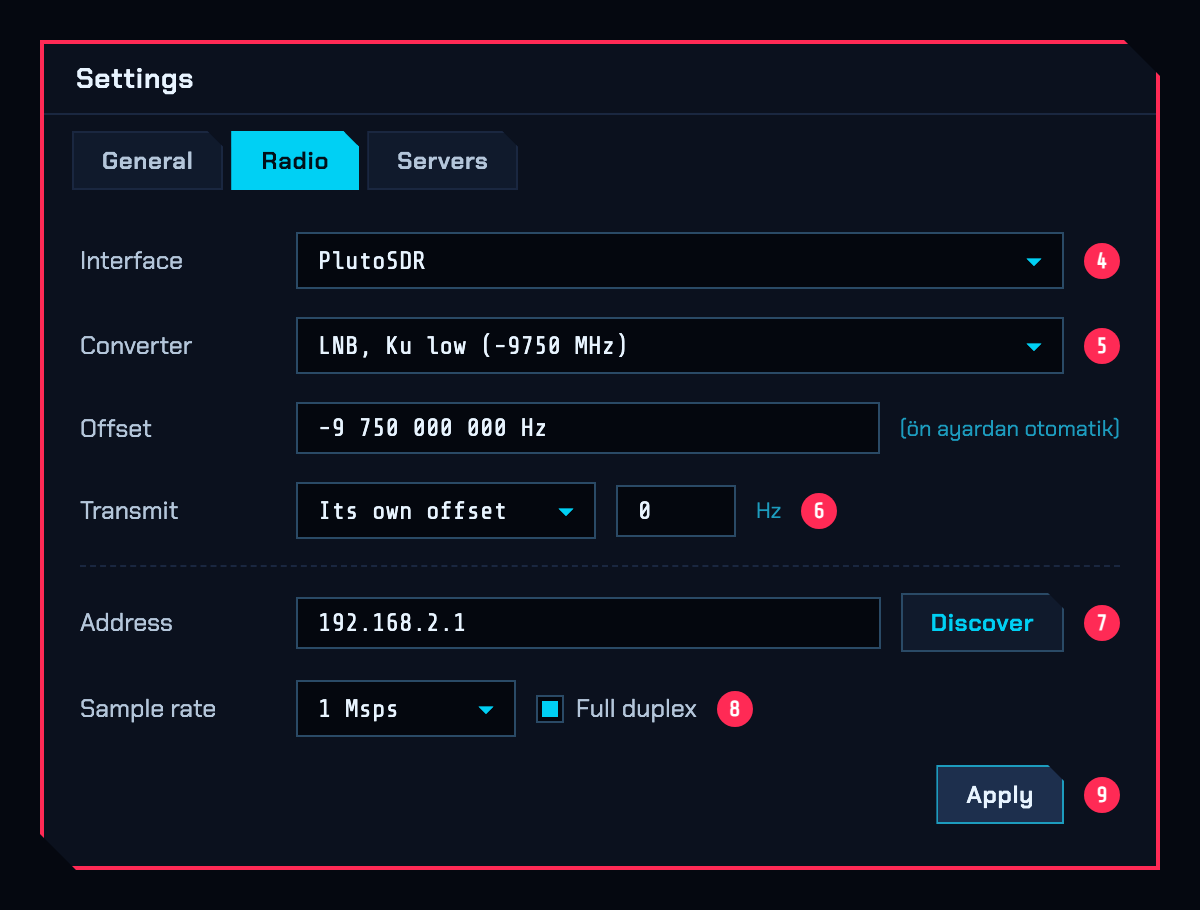

4. Radio sekmesi — cihaz: PlutoSDR
Radio sekmesine geçin ve arayüz seçicisinden PlutoSDR‘ı seçin. Pluto, USB kablosunda bile bir ağ cihazıdır: kabloyu takınca seri port değil, bir ağ adaptörü oluşur. Sonraki beş alan da bu sekmededir:
5. Konverter: LNB, Ku low (-9750 MHz)
Converter açılır menüsünden LNB, Ku low (-9750 MHz) ön ayarını seçin —
LNB’lerimizin ara frekansı 9750 MHz olduğu için. Bu, alttaki
-9 750 000 000 Hz offset’ini otomatik yazar; böylece 10489.750 MHz beacon
kadranda doğru yere yakın düşer.
6. Transmit satırı: Its own offset = 0
Konverter offset’inin yanındaki Transmit satırında Its own offset seçin
ve yanındaki Hz kutusuna 0 yazın.
Eskiden yaptığımız gibi TX için 8085 MHz benzeri bir değer yazmaya gerek yoktur.
Bu 0, “downlink LNB’den geliyor ama 2,4 GHz uplink doğrudan radyodan çıkıyor —
verici tarafı çevrilmiyor” demektir. İlerde TX frekansınızın kayık olduğunu fark
ederseniz, bu kutudan düzeltirsiniz (Hz olarak, işaret kuralı alıcı offset’iyle
aynı).
7. Pluto adresi
Alttaki bağlantı bölümünde Address alanına Pluto’nun IP’sini yazın ya da
Discover ile buldurun. USB’den bağlıysanız 192.168.2.1 yeterlidir. Ağdan
erişiyorsanız Pluto’nun o ağdaki adresini yazın. ip:192.168.2.1 de kabul
edilir; usb: ile başlayan adres kabul edilmez, çünkü bu arka uç radyoya USB
kablosunun sağladığı ağ üzerinden ulaşır.
8. Sample rate ve Full duplex
Sample rate değerini 1 Msps seçin ve altındaki Full duplex kutusunu
işaretleyin; böylece verici açıkken bile kendi downlink’inizi duyarsınız.
Not. Full duplex yalnızca gerçek Ethernet bağlantısında çalışır — gigabit adaptör arkasındaki bir Pluto ya da LibreSDR. USB üzerindeyseniz istasyon yarım çift yönlüdür ve over sırasında kendi downlink’inizi duymazsınız. Ayrıca stok bir Pluto yaklaşık 2,084 Msps altına inemez; daha düşük değer yukarı yuvarlanır ve bağlantı mesajı bunu söyler.
9. Apply ve kapat
En alttaki Apply düğmesine basın ve Settings penceresini kapatın. Ayarlar Apply / yeniden bağlanma anında yürürlüğe girer.
Bölüm B — Uyduya kilitlenme
Uydu çalışacağınız her seferde yapılır.

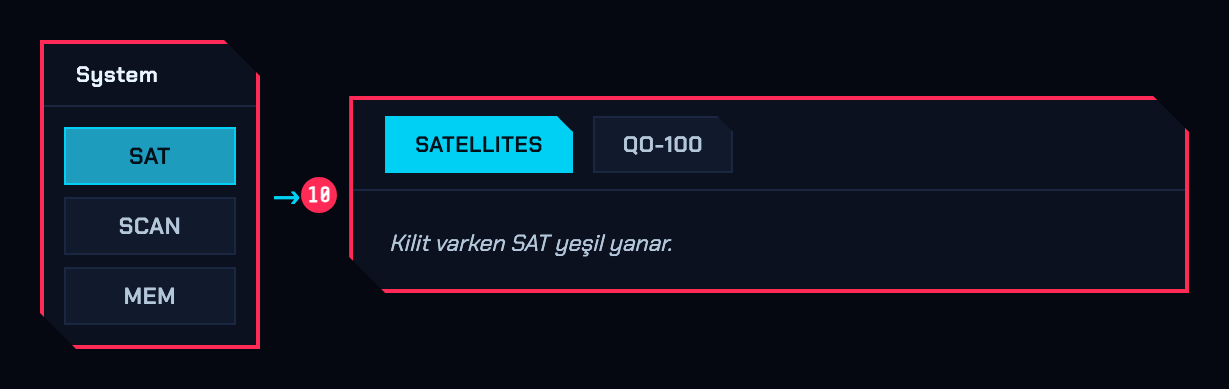

10. SAT penceresini açın
System box’taki SAT düğmesine basın. Kilit çalışırken düğme yeşil yanar; pencere kapalı olsa bile düzeltme uygulanmaya devam eder.

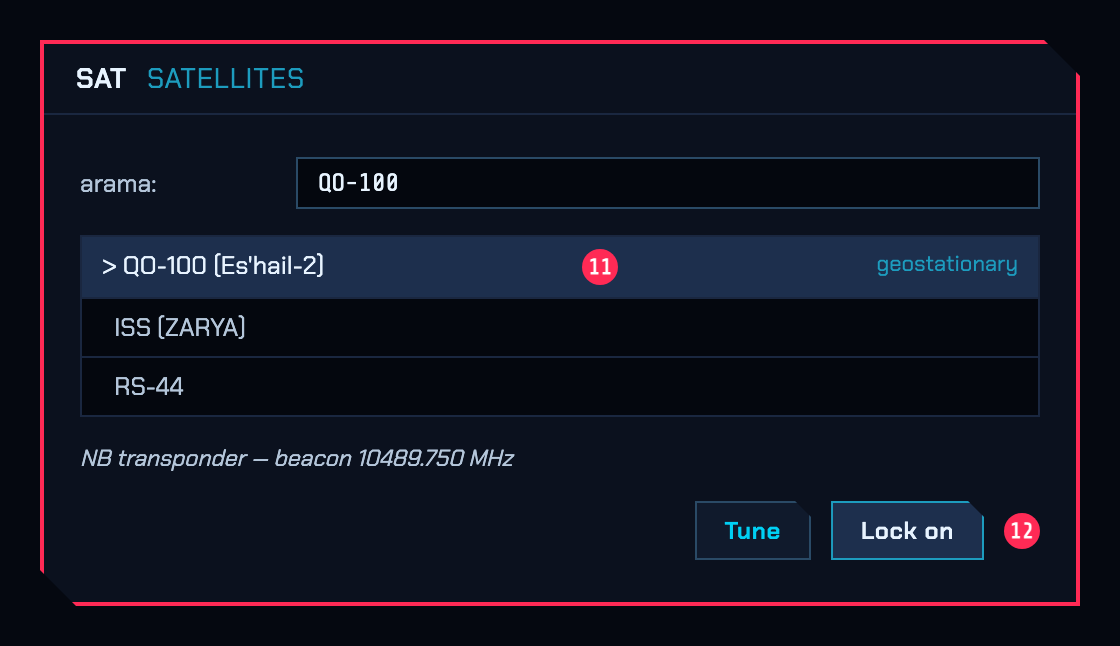

11. QO-100’ü seçin
SATELLITES sekmesinde arama kutusuna QO-100 yazıp listeden seçin. Uydunun
yayınlanmış linkleri (dar bant transponder, beacon) altında belirir.
12. LOCK ON
Alttaki LOCK ON düğmesine basın. QO-100 sabit yörüngede olduğu için Doppler düzeltmesi gerekmez; transponder haritası, downlink kadranını nereye ayarlarsanız 2,4 GHz uplink’i oradan türetir.
Bölüm C — Beacon senkronizasyonu
Opsiyonel ama önerilir. LNB’niz çok kararlı değilse, ATÖLYE grubunun katkı sağladığı QO-100 beacon senkronizasyon eklentisi, 10489.750 MHz dar bant beacon’ının gerçekte nerede olduğunu ölçer, konverter/LNB offset’ini kadran ile sinyal örtüşecek şekilde düzeltir ve LNB ısındıkça düzeltmeyi sürdürür.

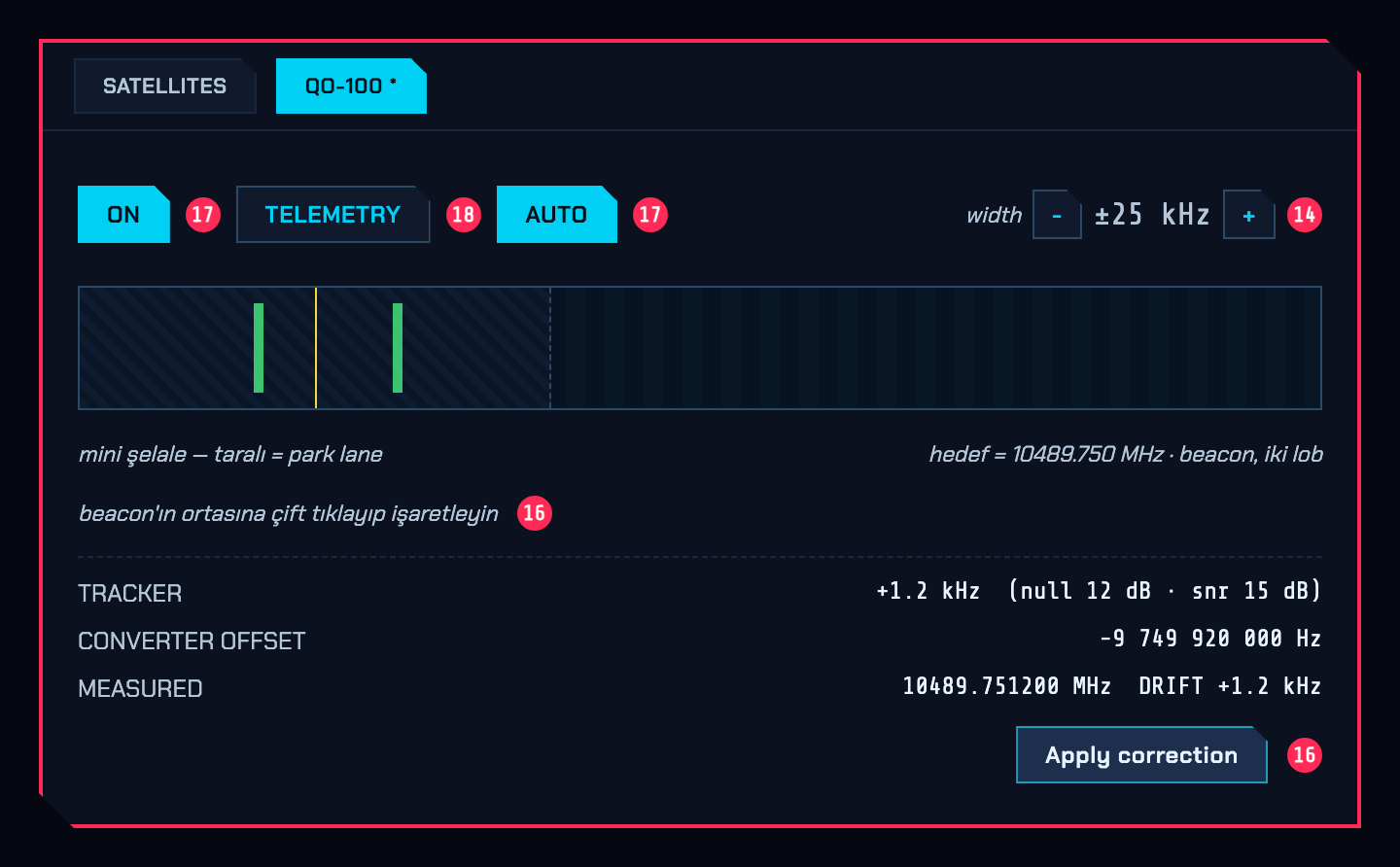

13. QO-100 sekmesine geçin
SAT penceresinin 2. sekmesidir.
Ön koşul. Eklenti birkaç kHz ila onlarca kHz’lik artık hatayı düzeltir — sıfırdan tahmin yapmaz.
Settings > Radiokonverter offset’inin önce yaklaşık doğru olması gerekir (adım 5), ki beacon 10489.750 MHz civarına düşsün.
14. Beacon’ı şeritte görün
Beacon bir bant / iki simetrik lob halinde görünmüyorsa, width değerini + ile artırın (±5 kHz adımlarla, ±50 kHz’e kadar). İki lob ile aradaki boşluk net görünene kadar genişletin, sonra tekrar ±5 kHz’e doğru daraltın.
15. Hâlâ görünmüyorsa: 9750’yi elle kaydırın
Settings > Radio‘daki 9750 MHz konverter offset’ini uygun yönde yaklaşık bir
değere kaydırıp Apply deyin; beacon şeride girene kadar tekrarlayın. Gerisini
eklenti halleder.
16. Basit (tek seferlik) düzeltme
Şeritte beacon’ın ortasına çift tıklayın. Bu, “beacon burada” işaretini koyar (iki lob, ortadaki boşlukta merkezlenir). Sonra alttaki APPLY CORRECTION düğmesine basın. Alıcı düzeltilmiş offset ile yeniden açılır ve beacon merkeze sıçrar. İki geçiş — biri geniş (kaba), biri dar (ince) — beacon’ı birkaç yüz Hz içine sokar.
17. Otomatik, sürekli düzeltme
ON yapın (spektral izleyici başlar — yalnızca ölçer, hiçbir şeyi değiştirmez), sonra AUTO seçin (döngü kapanır: her temiz, kararlı ölçüm yavaş, hız sınırlı bir adımla offset’e uygulanır).
AUTO bundan sonra LNB kaymasını arka planda düzeltir. Tek bir gürültülü okuma alıcıyı kaydırmaz; offset’in oynaması için birbirini tutan bir dizi ölçüm gerekir. Siz verici açıkken düzeltme yapılmaz — her düzeltme alıcıyı yeniden açar, bu da over’ınızı keserdi — bu yüzden bekleyen düzeltme over biter bitmez uygulanır. AUTO kendi işini de denetler ve offset’i beacon’ı oynatmadan yazıyorsa ya da hiçbir LNB’nin olamayacağı kadar uzağa gittiyse kendini kapatır ve nedenini bildirir.
18. Telemetri (opsiyonel)
AO-40 çerçeve çözücülerini çalıştırmak için TELEMETRY düğmesine basın; kilitlendiğinde beacon’ın kendi durum metni görünür. Kalibrasyon için gerekli değildir — bağımsız bir kontroldür.

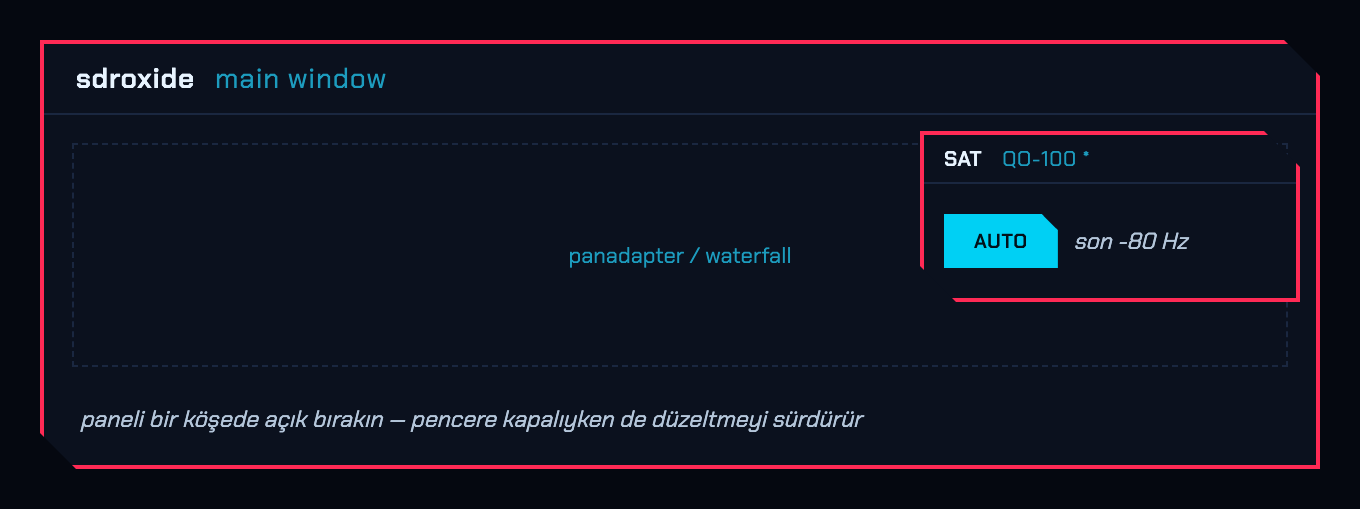

19. Arka planda çalışır bırakın
İşiniz bitince pencereyi küçültüp ekranın bir köşesinde tutun (kapatmak da olur). LNB düzeltmesi pencere kapalıyken de sürer; SAT çipi yanık kalır ve QO-100 sekmesi kendi noktasını korur.
İyi QSO’lar, 73.
